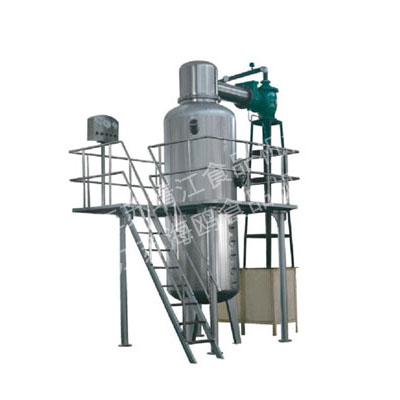

PNS系列不銹鋼盤管式真空濃縮鍋

 本設備適用于熱敏物質(如牛奶，果汁，中藥等)在真空條件下進行低溫濃縮，物料的營養成份不致破壞，且保存物料色香味的特色。分為濃縮蒸發和抽真空兩大部分，凡與物料接觸部分，均采用不銹鋼制造。

 濃縮鍋是由一圓筒體構成，筒體的下端是蝶形封頭，筒體下部份為加熱室，有若干組加熱盤管，盤管內通入蒸汽，使鍋內物料沸騰進行蒸發。筒體的中部為蒸發室或稱為分離室。加熱室內溶液沸騰所產生的蒸汽帶有大量液抹，到了較大的蒸發空間液沫借自身凝聚大部分得到分離。筒體的頂部為捕沫器，尚有未分離的液沫經過捕沫器得到分離，防止二次蒸汽將液沫帶走。為了便于觀察鍋內的生產情況，筒體設有燈孔和視孔，為了便于清洗和維修，設有人孔。上部帶CIP清洗噴頭，配有預殺菌蒸汽進口。

 抽真空系統由水力噴射器、止逆閥，多級離心泵、水箱組成。水力噴射器具有抽真空和冷凝二次蒸汽的雙重作用。
