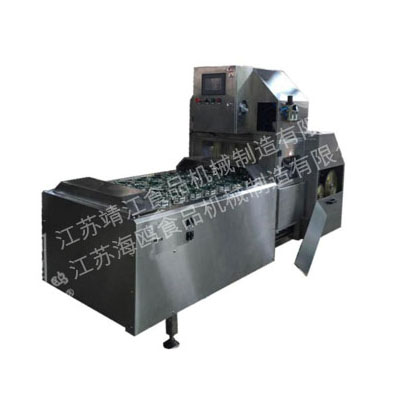

番茄切瓣機

設備說明：

   該設備是一種使用方便，生產率高，切瓣勻稱美觀，自動化程度高的自動化連續直線式果蔬切瓣機。該設備包括機架、鏈傳動輸送機構、定位系統、切瓣系統、PLC自動控制系統。機架設置有鏈傳動輸送機構，鏈傳動輸送機構上按照固定間距安裝兩排托果盤，在鏈傳動輸送機構的兩外側機架上，設置有四個支撐柱，支撐柱上方通過固定板安裝有氣缸和上壓杯機構，上壓杯機構由氣缸固定板、導軌軸、壓杯固定板和壓杯組成，在上壓杯機構正下方機架上設置有切瓣刀模機構，在切瓣刀模機構下方與鏈傳動輸送機構呈90°方向，設置有成品輸送機構。

   手工依次將果蔬物料放入裝有柔性托片的托果盤中，在鏈傳動輸送機構的輸送下，物料被順次帶入壓杯下方，在機架上設有相對位置感應探頭，當鏈傳動輸送機構運行到設定位置時，鏈傳動輸送機構停止運行，壓杯在氣缸的驅動下向下運動，與切瓣刀模機構配合完成果蔬物料切瓣，切瓣動作完成后，壓杯在氣缸的驅動下向上運動，同時鏈傳動輸送機構往前運動，將下一批物料帶入壓杯下方，如此往復，切好的果蔬物料隨著成品輸送機構送入下一個加工單元。
